استفاده از علائم جوشکاری در نرم افزار سالیدورک (SolidWorks) به طراحان امکان می دهد جزئیات فنی را به صورت دقیق و استاندارد به طرح های سه بعدی خود اضافه کنند. یادگیری این علائم به شما کمک می کند طرح هایی حرفه ای تر و مطابق با استانداردهای صنعتی ایجاد کنید. بیایید نگاهی داشته باشیم به این علائم و چگونگی اضافه کردن آن ها در سالیدورک.
چرا استفاده از علائم جوشکاری مهم است؟
علائم جوشکاری برای نشان دادن نحوه انجام عملیات جوشکاری به کار می رود. این علائم اطلاعاتی از جمله نوع جوش عمق جوش زاویه و محل دقیق جوش را در اختیار جوشکار یا مهندس قرار می دهند. استفاده از این علائم نه تنها کار مهندسین را ساده تر می کند بلکه باعث افزایش دقت در ساخت و تولید نیز می شود.
نحوه ایجاد علائم جوشکاری در سالیدورک
برای اضافه کردن علائم جوشکاری به طرح های خود در سالیدورک این مراحل را دنبال کنید :
- ایجاد Sketch : قبل از اضافه کردن علائم جوشکاری طرح خود را آماده کنید. برای این کار باید با ابزارهای طراحی سه بعدی در سالیدورک آشنا باشید و طرح خود را به شکل سه بعدی درآورید.
- باز کردن بخش جوشکاری : به بخش Weldments در نوار ابزار بروید. اگر این بخش فعال نیست می توانید آن را از Tools > Add-ins فعال کنید. این ابزار به شما امکان می دهد مشخصات جوش را اضافه کنید.
- انتخاب علامت جوشکاری : با استفاده از ابزار Weld Symbol می توانید علامت جوشکاری موردنظر خود را انتخاب کنید. گزینه های زیادی مانند جوش فیلت جوش درز و… در این بخش موجود است.
- تنظیم ویژگی ها : پس از انتخاب علامت می توانید جزئیات بیشتری نظیر اندازه و نوع جوش را تعیین کنید. سالیدورک این امکان را فراهم می کند که این اطلاعات به صورت دقیق و استاندارد نمایش داده شوند.

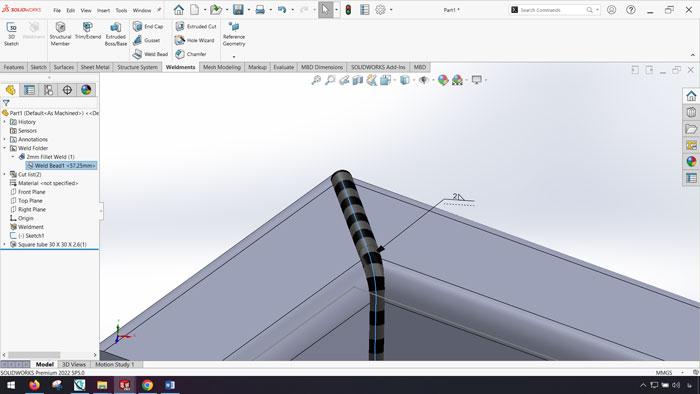

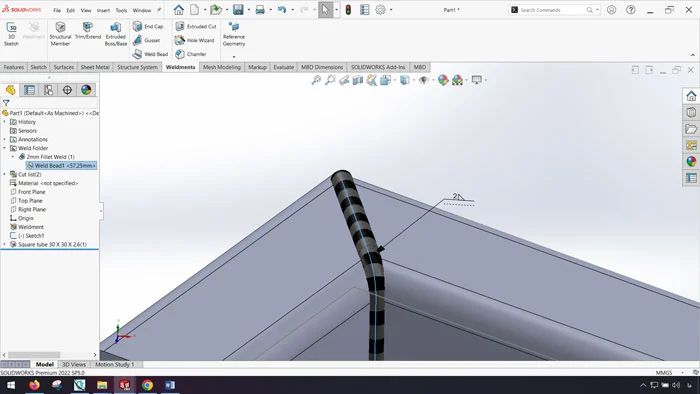

- قرار دادن علامت جوشکاری در طرح : پس از انجام تنظیمات علامت را در محل موردنظر روی طرح سه بعدی قرار دهید. می توانید این علامت را به هر نقطه از طرح خود اضافه کنید و با جزئیات بیشتری مانند زاویه و عمق مشخص کنید.

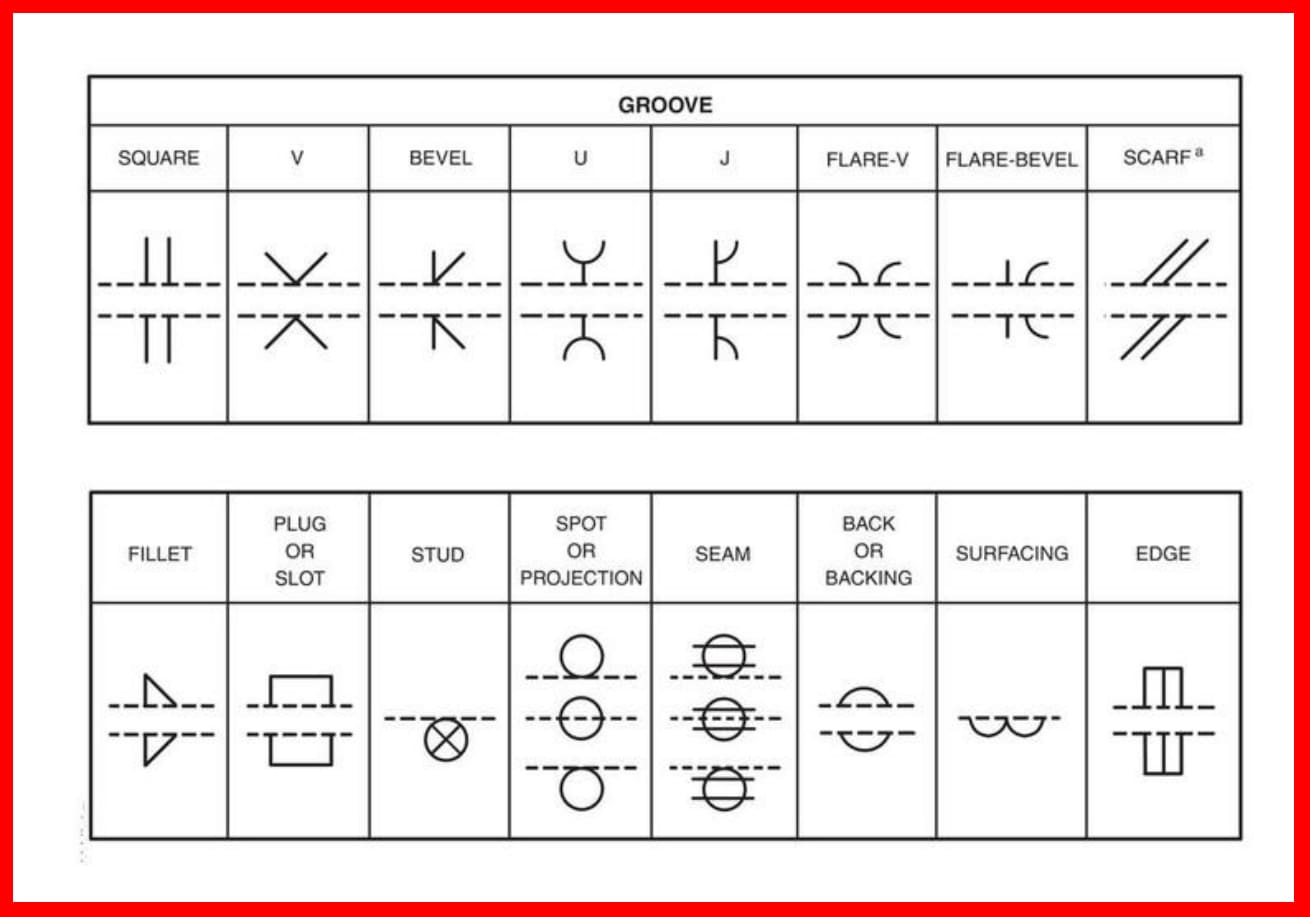

علائم جوشکاری متداول در سالیدورک
در سالیدورک چندین نوع علامت جوشکاری رایج وجود دارد که به شرح زیر هستند :
- جوش فیلت (Fillet) : برای ایجاد گوشه ها و لبه ها استفاده می شود و معمولا برای تقویت ساختار کاربرد دارد.
- جوش درز (Seam) : برای اتصال ورق ها یا قطعات به صورت هم راستا و خطی.
- جوش شیاری (Groove) : معمولاً برای ایجاد شیارهای عمیق و محکم در اتصال دو قطعه.
- جوش نقطه ای (Spot) : به طور خاص در صنایع خودروسازی و برای اتصال های نقطه ای به کار می رود.
جدول علائم جوشکاری
| نوع جوشکاری | کاربرد اصلی | توضیحات اضافی |
| جوش فیلت | اتصال گوشه ها | مقاوم و پرکاربرد |
| جوش درز | اتصال ورق ها و لبه ها | اتصال مداوم و خطی |
| جوش شیاری | اتصال عمق دار و محکم | بیشتر در سازه های سنگین |
| جوش نقطه ای | اتصال سریع و کارآمد | مناسب برای ورق ها |
تنظیمات دقیق تر برای علائم جوشکاری
در سالیدورک می توانید ویژگی های بیشتری از جمله اندازه و زاویه جوش را نیز اضافه کنید. این ویژگی ها به شما امکان می دهند علامت های دقیق تر و حرفه ای تری را ایجاد کنید. در ادامه این بخش از آموزش SOLIDWORKS به چند تنظیم رایج اشاره شده است :
- اندازه جوش : تعیین اندازه و عمق جوش.
- زاویه جوش : برای تعیین زاویه دقیق جوش بین دو قطعه.
- نوع جوش : از میان انواع جوش نظیر فیلت شیاری و نقطه ای.
نکات مهم برای اضافه کردن علائم جوشکاری
- استانداردسازی : از استانداردهای جوشکاری مانند AWS (American Welding Society) پیروی کنید تا طرح های شما در تمام مراحل ساخت یکپارچگی خود را حفظ کنند.
- استفاده از تمپلیت : ایجاد یک تمپلیت جوشکاری به شما کمک می کند در زمان خود صرفه جویی کنید و از تنظیمات پیش فرض بهره ببرید.
- تمرین و تمرین! : به مرور زمان با تمرین مداوم می توانید سرعت و دقت خود را در استفاده از علائم جوشکاری افزایش دهید.
سوالات متداول
۱. چگونه می توانم تنظیمات علائم جوشکاری را ذخیره کنم؟
می توانید تنظیمات دلخواه را در قالب یک تمپلیت ذخیره کنید و برای پروژه های بعدی از آن استفاده کنید.
۲. آیا سالیدورک استانداردهای جوشکاری مختلفی را پشتیبانی می کند؟
بله سالیدورک از استانداردهای مختلفی مانند AWS و ISO پشتیبانی می کند که می توانید بر اساس نیازتان از هر یک از آن ها استفاده کنید.
۳. آیا امکان افزودن یادداشت به علائم جوشکاری وجود دارد؟
بله سالیدورک به شما اجازه می دهد یادداشت ها و توضیحات اضافی را به علائم جوشکاری اضافه کنید تا اطلاعات بیشتری برای کاربران فراهم شود.
نتیجه گیری
استفاده از علائم جوشکاری در سالیدورک یکی از گام های مهم برای ایجاد طرح های صنعتی و حرفه ای است. این علائم به شما کمک می کنند تا اطلاعات فنی دقیقی را به دیگران انتقال دهید.
