محاسبه ظرفیت جرثقیل سقفی و تأثیر آن بر طراحی سوله

در طراحی و ساخت سوله‌های صنعتی انتخاب ظرفیت مناسب برای جرثقیل سقفی یکی از تصمیمات حیاتی و تاثیرگذار به‌شمار می‌رود. ظرفیت جرثقیل نه‌تنها به عملکرد صحیح سیستم جابه‌جایی بار مربوط می‌شود بلکه مستقیماً بر طراحی سازه ایمنی کارکنان و حتی هزینه‌های ساخت و بهره‌برداری اثر می‌گذارد. بسیاری از صنایع از جرثقیل‌های سقفی برای انتقال قطعات سنگین تجهیزات تولیدی یا مواد اولیه استفاده می‌کنند؛ بنابراین درک دقیق از مفهوم ظرفیت جرثقیل سقفی عوامل مؤثر بر آن و نحوه محاسبه اصولی‌اش می‌تواند پایه‌گذار یک پروژه موفق و ایمن باشد. در این مقاله به بررسی همه‌جانبه ظرفیت جرثقیل ارتباط آن با ساختار سوله و اشتباهات رایج در برآورد آن می‌پردازیم تا راهنمایی جامع برای مهندسان کارفرمایان و طراحان فراهم شود.

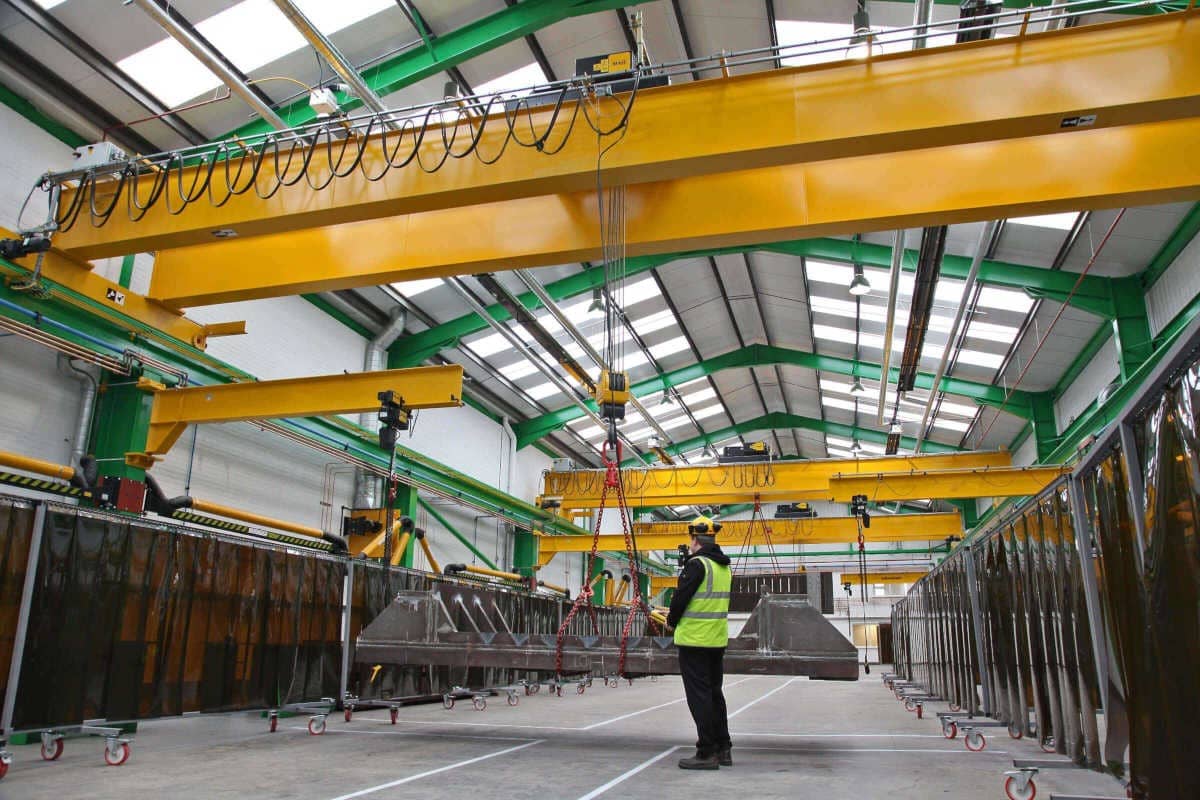

ظرفیت جرثقیل سقفی چرا اهمیت دارد؟

ظرفیت جرثقیل سقفی به حداکثر وزنی گفته می‌شود که این نوع جرثقیل می‌تواند در شرایط ایمن و استاندارد جابه‌جا کند. این ظرفیت معمولاً بر اساس واحد تن (Ton) بیان می‌شود و یکی از مهم‌ترین مشخصه‌های فنی در انتخاب جرثقیل برای کاربردهای صنعتی مختلف محسوب می‌شود. انتخاب ظرفیت مناسب نه‌تنها بر عملکرد سیستم جابه‌جایی تأثیرگذار است بلکه ایمنی کارایی و عمر مفید جرثقیل را نیز تحت‌تأثیر قرار می‌دهد. اهمیت ظرفیت جرثقیل سقفی زمانی بیشتر نمایان می‌شود که در طراحی سوله صنعتی لحاظ شود. اگر ظرفیت کمتر از مقدار مورد نیاز در نظر گرفته شود سیستم به‌سرعت دچار فرسایش خواهد شد یا حتی ممکن است حادثه‌ساز شود. از طرفی انتخاب ظرفیت بیش از حد نیز باعث افزایش هزینه‌های ساخت طراحی سازه و حتی مصرف انرژی خواهد شد. بنابراین شناخت دقیق ظرفیت مورد نیاز نقطه شروع یک طراحی بهینه و اقتصادی است.

انواع جرثقیل سقفی و ظرفیت‌های معمول آن‌ها

جرثقیل‌های سقفی در مدل‌ها و اشکال مختلفی طراحی و تولید می‌شوند که هر کدام ظرفیت خاصی برای جابه‌جایی بار دارند. از رایج‌ترین انواع آن می‌توان به جرثقیل سقفی تک پل دو پل مونوریل و آویز اشاره کرد. هر یک از این مدل‌ها برای کاربردهای مشخصی در صنایع مختلف مانند فولاد خودروسازی انبارداری یا تولیدی مورد استفاده قرار می‌گیرند و ظرفیت آن‌ها از ۱ تن تا بیش از ۵۰ تن متغیر است. برای مثال جرثقیل سقفی تک پل معمولاً ظرفیتی بین ۱ تا ۱۵ تن دارد و بیشتر در سوله‌های سبک یا با محدودیت ارتفاع کاربرد دارد. در مقابل جرثقیل سقفی دو پل می‌تواند بارهایی با ظرفیت بالا (تا بیش از 100 تن) را جابه‌جا کند و بیشتر در پروژه‌های سنگین صنعتی استفاده می‌شود. انتخاب نوع مناسب جرثقیل بر اساس ظرفیت مورد نظر مستقیماً در طراحی سازه و انتخاب تجهیزات جانبی نقش دارد.

عوامل مؤثر بر تعیین ظرفیت جرثقیل سقفی

تعیین ظرفیت مناسب جرثقیل سقفی تنها به وزن بار بستگی ندارد؛ بلکه فاکتورهای متعددی در این فرآیند دخیل هستند. از جمله این عوامل می‌توان به نوع و تعداد دفعات جابه‌جایی بار فاصله حرکت طولی و عرضی نوع بار (ثابت یا دینامیک) و شرایط محیطی نظیر رطوبت یا دمای بالا اشاره کرد. تمامی این موارد باید به‌دقت بررسی شوند تا ظرفیت جرثقیل به‌صورت اصولی انتخاب شود. از سوی دیگر نوع فرآیند تولید ساختار سوله نحوه توزیع بار روی تیرها و محدودیت‌های مهندسی نیز در محاسبه ظرفیت مؤثرند. برای مثال جرثقیلی که در یک خط تولید دائم‌کار مورد استفاده قرار می‌گیرد نیازمند ظرفیت بالاتری نسبت به جرثقیلی است که تنها چند بار در روز مورد استفاده قرار می‌گیرد. تحلیل دقیق این عوامل موجب انتخاب صحیح ظرفیت و در نهایت افزایش بهره‌وری سیستم خواهد شد.

چگونه ظرفیت جرثقیل سقفی را به‌درستی محاسبه کنیم؟

محاسبه ظرفیت جرثقیل سقفی فرآیندی دقیق و مهندسی‌شده است که باید با در نظر گرفتن نوع بار وزن آن شرایط کاری و دفعات استفاده روزانه انجام شود. برای این کار ابتدا باید بیشترین وزن باری که قرار است جابه‌جا شود را مشخص کرده و سپس ضریب اطمینان (Safety Factor) مناسب معمولاً بین ۱٫۲۵ تا ۲ برابر وزن واقعی در نظر گرفته شود. به عنوان مثال اگر حداکثر وزن بار ۱۰ تن باشد ظرفیت جرثقیل باید دست‌کم ۱۲ تا ۱۵ تن در نظر گرفته شود تا در شرایط اضطراری یا افزایش ناگهانی بار نیز عملکرد ایمن حفظ شود.

علاوه بر وزن بار عواملی مانند نوع حرکت (طولی عرضی عمودی) سرعت جابه‌جایی طول دهانه سوله شرایط محیطی (رطوبت دما گردوغبار) و کلاس کاری جرثقیل مطابق استانداردهایی مانند (FEM  یا  CMAA) نیز باید بررسی شوند. استفاده از نرم‌افزارهای طراحی مهندسی مشاوره با تولیدکنندگان معتبر و هماهنگی با تیم طراحی سازه سوله از ضروریات این مرحله است. انتخاب صحیح ظرفیت جرثقیل نه‌تنها ایمنی را تضمین می‌کند بلکه از هزینه‌های اضافی ناشی از طراحی مازاد یا تقویت‌های بعدی جلوگیری می‌کند.

تأثیر ظرفیت جرثقیل بر ابعاد و ارتفاع سوله

ظرفیت جرثقیل سقفی رابطه‌ای مستقیم با ابعاد و ارتفاع سوله دارد. هرچه ظرفیت جرثقیل بیشتر باشد نیاز به سازه‌ای قوی‌تر و حجیم‌تر برای پشتیبانی از آن وجود دارد. این موضوع باعث می‌شود که سوله از نظر ابعاد کلی از جمله عرض دهانه فاصله ستون‌ها و ضخامت تیرها بزرگ‌تر طراحی شود. به‌ویژه در سوله‌هایی که جرثقیل‌های سنگین با ظرفیت ۲۰ تن به بالا دارند باید در طراحی سازه‌ای دقت بالایی به‌خرج داده شود تا نیروهای وارده به‌درستی توزیع و جذب شوند.

از سوی دیگر افزایش ظرفیت جرثقیل معمولاً نیازمند افزایش ارتفاع مؤثر سوله است. به‌این معنا که فاصله بین کف تا زیر تیر جرثقیل باید به‌اندازه‌ای باشد که امکان جابه‌جایی ایمن بار در ارتفاع فراهم شود. این امر مستقیماً بر ارتفاع جان‌پناه ستون‌ها و حتی نوع فونداسیون تأثیر می‌گذارد. به‌همین دلیل پیش از طراحی نهایی سوله باید نوع ظرفیت و کلاس کاری جرثقیل به‌صورت دقیق مشخص شده باشد تا هم از هزینه‌های اضافی جلوگیری شود و هم بهره‌وری نهایی سازه افزایش یابد.

اشتباهات رایج در برآورد ظرفیت جرثقیل سقفی

برآورد نادرست ظرفیت جرثقیل سقفی یکی از رایج‌ترین دلایل بروز مشکلات فنی افزایش هزینه‌های ساخت و کاهش ایمنی در سوله‌های صنعتی است. یکی از مهم‌ترین اشتباهات پایین در نظر گرفتن ظرفیت جرثقیل نسبت به نیاز واقعی است. بسیاری از کارفرمایان یا طراحان به‌منظور کاهش هزینه اولیه جرثقیلی با ظرفیت کمتر از میزان موردنیاز انتخاب می‌کنند که در بلندمدت منجر به خرابی مکانیکی آسیب به سازه و حتی خطرات جانی می‌شود. این اشتباه معمولاً ناشی از عدم تحلیل دقیق فرآیندهای کاری و بارهای مورد استفاده در خط تولید است.

اشتباه رایج دیگر بزرگ‌نمایی بیش‌ازحد ظرفیت موردنیاز است. اگرچه ممکن است انتخاب جرثقیلی با ظرفیت بالا ایمن‌تر به‌نظر برسد اما این تصمیم در بسیاری موارد منجر به افزایش بی‌دلیل وزن سازه نیاز به فونداسیون قوی‌تر و هزینه‌های ساخت و نگهداری بالاتر می‌شود. همچنین سیستم‌های جرثقیل با ظرفیت بالا پیچیده‌تر هستند و نگهداری آن‌ها نیاز به تخصص و بودجه بیشتری دارد. برآورد صحیح ظرفیت باید بر اساس تحلیل واقعی نیاز مشاوره با متخصصین و استفاده از استانداردهای معتبر صورت گیرد تا هم ایمنی تضمین شود و هم از تحمیل هزینه‌های اضافی جلوگیری گردد.

ظرفیت جرثقیل سقفی و نقش آن در ایمنی سازه

ظرفیت جرثقیل سقفی در ایمنی کلی سوله و حفاظت از کارکنان آن نقشی بسیار حیاتی ایفا می‌کند. در صورتی که ظرفیت جرثقیل کمتر از میزان واقعی نیاز باشد فشار بیش‌ازحد بر قطعات مکانیکی و سازه اعمال می‌شود که این می‌تواند منجر به شکست ناگهانی سقوط بار و بروز آسیب‌های جدی شود. این وضعیت نه‌تنها باعث خسارات مالی خواهد شد بلکه تهدیدی جدی برای جان نیروهای انسانی به‌دنبال دارد. از طرف دیگر استفاده از جرثقیل‌های سقفی دارای ریموت کنترلی که از راه دور قابل هدایت هستند به افزایش ایمنی کمک شایانی می‌کند؛ زیرا اپراتور در فاصله‌ای امن از منطقه باربرداری قرار می‌گیرد. البته انتخاب نوع و ظرفیت این نوع ریموت کنترلی جرثقیل سقفی نیز باید مطابق با نیاز واقعی و شرایط کاری باشد تا عملکرد ایمن دقیق و بدون وقفه تضمین شود. رعایت استانداردهای طراحی استفاده از تجهیزات کنترلی مطمئن و تعیین ظرفیت مناسب سه ضلع مثلث ایمنی در بهره‌برداری از جرثقیل سقفی محسوب می‌شوند.

محاسبه ظرفیت جرثقیل در سوله‌های چند دهانه

محاسبه ظرفیت جرثقیل در سوله‌های چند دهانه معمولاً پیچیده‌تر از سوله‌های تک دهانه است زیرا در این نوع سوله‌ها نیروهای وارد شده به سیستم جرثقیل باید در چندین دهانه و بخش مختلف سوله توزیع شوند. در اینجا چند عامل مهم که در محاسبه ظرفیت جرثقیل در سوله‌های چند دهانه مؤثر هستند توضیح داده می‌شوند:

طراحی ساختار سوله و توزیع بارها:

در سوله‌های چند دهانه بارهایی که توسط جرثقیل منتقل می‌شوند باید به‌طور یکنواخت در دهانه‌های مختلف سوله توزیع شوند. این توزیع بارها تحت تأثیر فاصله ستون‌ها عرض دهانه‌ها و نوع تیرهای اصلی و فرعی قرار دارد. ظرفیت جرثقیل باید بر اساس حداکثر باری که هر دهانه می‌تواند تحمل کند محاسبه شود.

تأثیر بارگذاری ترکیبی:

در سوله‌های چند دهانه بارگذاری ترکیبی از جمله بارهای جرثقیل وزن تجهیزات سوله بارهای محیطی (مثل باد و برف) و بارهای زلزله باید در نظر گرفته شود. این بارها به‌طور همزمان می‌توانند بر ظرفیت جرثقیل تأثیر بگذارند. بنابراین محاسبه دقیق ظرفیت جرثقیل باید شامل تحلیل‌های استاتیکی و دینامیکی باشد که بر اساس استانداردهای بین‌المللی انجام می‌شود.

ظرفیت تیرها و ستون‌ها:

ظرفیت جرثقیل در سوله‌های چند دهانه به توان تحمل تیرها و ستون‌های سازه نیز بستگی دارد. باید اطمینان حاصل شود که تیرها و ستون‌ها قادر به تحمل بارهای وارده از جرثقیل‌های سقفی هستند. این ارزیابی باید بر اساس نوع و اندازه تیرها جنس مصالح سازه و فاصله ستون‌ها انجام گیرد.

ارتفاع و فاصله دهانه‌ها:

ارتفاع و فاصله دهانه‌ها نقش مهمی در تعیین ظرفیت جرثقیل دارند. به‌طور کلی برای هر دهانه اضافی در سوله ظرفیت جرثقیل باید به‌گونه‌ای محاسبه شود که امکان جابه‌جایی بار در طول دهانه‌های مختلف فراهم باشد. این امر می‌تواند باعث افزایش نیاز به تقویت سازه در نواحی خاص سوله شود.

استانداردها و ضوابط:

در محاسبه ظرفیت جرثقیل باید از استانداردهای بین‌المللی مانند FEM (European Federation for Material Handling) یا CMAA (Crane Manufacturers Association of America)  استفاده کرد. این استانداردها معیارهایی برای تعیین ظرفیت جرثقیل انتخاب مواد ضریب اطمینان و سایر ویژگی‌های مهم در طراحی سوله‌های چند دهانه دارند.

تأثیر ظرفیت جرثقیل بر هزینه ساخت سوله

ظرفیت جرثقیل سقفی یکی از عوامل تعیین‌کننده در برآورد هزینه ساخت سوله است. هر چه ظرفیت جرثقیل بیشتر باشد نیاز به استفاده از مصالح قوی‌تر سازه مقاوم‌تر و سیستم‌های ایمنی پیچیده‌تر افزایش می‌یابد. این موضوع به‌صورت مستقیم باعث افزایش هزینه‌های اجرایی طراحی و نگهداری سوله می‌شود. به همین دلیل انتخاب ظرفیت مناسب نقش مهمی در بهینه‌سازی اقتصادی پروژه ایفا می‌کند. افزایش ظرفیت جرثقیل معمولاً با افزایش ارتفاع سوله تقویت ستون‌ها ضخیم‌تر شدن تیرها و نیاز به فونداسیون‌های عمیق‌تر همراه است. همچنین نصب جرثقیل‌های سنگین‌تر نیازمند جرثقیل‌های نصب موقت مهندسی دقیق و زمان اجرای بیشتر خواهد بود. بنابراین توصیه می‌شود ظرفیت جرثقیل به‌گونه‌ای انتخاب شود که هم نیاز عملیاتی را پوشش دهد و هم از نظر هزینه در محدوده مقرون‌به‌صرفه باقی بماند.

سوله‌سازی در اصفهان؛ انتخاب ظرفیت جرثقیل سقفی کلید ساختی ایمن و مقرون‌به‌صرفه

اصفهان به‌عنوان یکی از قطب‌های صنعتی ایران نیاز گسترده‌ای به ساخت سوله‌های استاندارد و مجهز دارد؛ به‌ویژه در صنایعی که استفاده از جرثقیل سقفی ضروری است. در فرآیند سوله‌سازی در اصفهان انتخاب درست ظرفیت جرثقیل نقش حیاتی در تعیین نوع سازه ابعاد سوله و سطح ایمنی آن دارد. اگر ظرفیت جرثقیل به‌درستی محاسبه نشود ممکن است هزینه ساخت افزایش یابد یا ایمنی سازه به خطر بیفتد. با توجه به رشد روزافزون پروژه‌های صنعتی در این استان توجه به اصول مهندسی در تعیین ظرفیت جرثقیل و طراحی سوله می‌تواند تضمین‌کننده عملکرد بلندمدت و کاهش هزینه‌های نگهداری باشد. بنابراین اگر به‌دنبال ساخت سوله‌ای استاندارد در اصفهان هستید طراحی جرثقیل سقفی را از ابتدا با دقت در نظر بگیرید.

نتیجه‌گیری

ظرفیت جرثقیل سقفی یکی از پارامترهای کلیدی در طراحی سوله‌های صنعتی است که بر ایمنی عملکرد دوام و هزینه‌های پروژه تأثیر مستقیم دارد. انتخاب ظرفیت کمتر از نیاز واقعی می‌تواند به بروز حوادث خرابی سیستم و کاهش عمر مفید تجهیزات منجر شود. در مقابل ظرفیت بیش‌ازحد نیز موجب افزایش غیرضروری در هزینه‌ها وزن سازه و پیچیدگی طراحی خواهد شد. با در نظر گرفتن نیازهای عملیاتی شرایط محیطی نوع بار و ساختار سوله می‌توان به ظرفیتی بهینه دست یافت که هم از نظر فنی پاسخگو باشد و هم از نظر اقتصادی مقرون‌به‌صرفه. در نهایت بهره‌گیری از استانداردهای معتبر نرم‌افزارهای تخصصی و مشاوره با کارشناسان بهترین راهکار برای انتخاب ظرفیت جرثقیل سقفی در سوله‌های صنعتی محسوب می‌شود.
