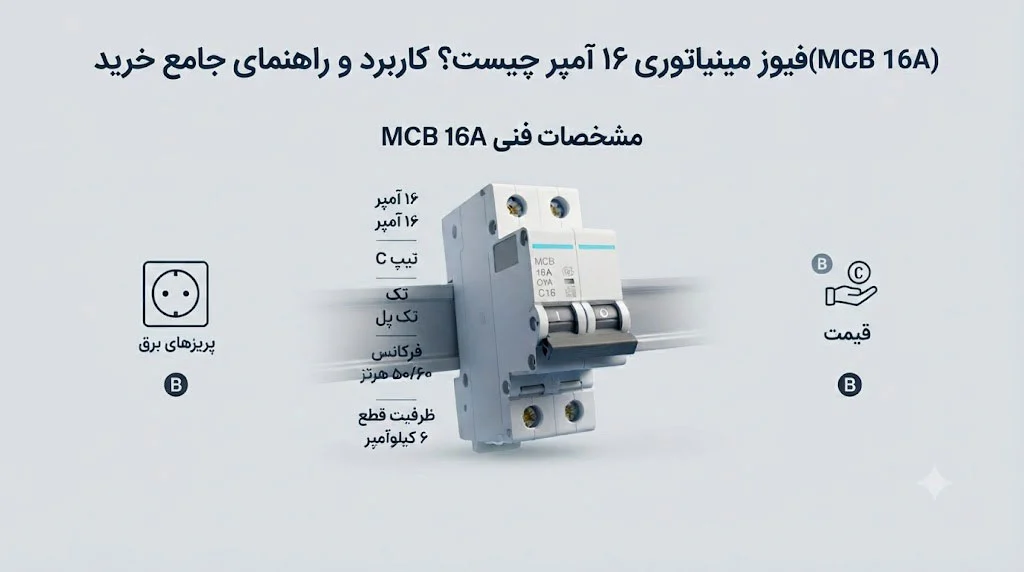

فیوز مینیاتوری ۱۶ آمپر چیست؟ کاربرد و راهنمای خرید MCB 16A

فیوز مینیاتوری ۱۶ آمپر (MCB 16A) یکی از پرکاربردترین تجهیزات حفاظتی در سیستم های برق کشی است. این مقاله به شما کمک می کند تا با کارکرد، انواع و نکات کلیدی خرید این محافظ مهم آشنا شوید و انتخابی آگاهانه داشته باشید.

فیوز مینیاتوری ۱۶ آمپر یک قطع کننده مدار خودکار است که مدارات الکتریکی را در برابر جریان اضافه بار و اتصال کوتاه محافظت می کند. این فیوزها با توجه به تیپ بندی (B، C، D) برای کاربردهای مختلف خانگی، روشنایی، و صنعتی سبک مورد استفاده قرار می گیرند و انتخاب صحیح آن ها برای ایمنی سیستم برق ضروری است.

• فیوز ۱۶ آمپر پرمصرف ترین MCB است   • تیپ B برای روشنایی، تیپ C برای موتور   • قدرت قطع بالا، ایمنی بیشتر   • اصالت کالا را جدی بگیرید

🔍 فیوز مینیاتوری ۱۶ آمپر چیست و چه وظیفه ای دارد؟

فیوز مینیاتوری یا Miniature Circuit Breaker (MCB) یک کلید خودکار حفاظتی است که وظیفه اصلی آن محافظت از تجهیزات و سیم کشی سیستم های الکتریکی در برابر دو خطر عمده: اضافه بار (Overload) و اتصال کوتاه (Short Circuit) است. در میان مدل های مختلف، فیوز مینیاتوری ۱۶ آمپر برای مدارهایی با جریان نامی ۱۶ آمپر طراحی شده و در صورتی که جریان عبوری از آن به دلایلی مانند افزایش مصرف یا نقص در مدار از محدوده مجاز تجاوز کند، به طور خودکار مدار را قطع می کند. این عمل قطع سریع، از آسیب دیدن دستگاه ها، داغ شدن سیم ها و حتی وقوع آتش سوزی جلوگیری می کند. برخلاف فیوزهای قدیمی که پس از هر بار قطع باید تعویض می شدند، فیوزهای مینیاتوری قابلیت برگشت به حالت اولیه و استفاده مجدد را دارند که این ویژگی، آن ها را به گزینه ای اقتصادی و کارآمد تبدیل کرده است. اهمیت انتخاب صحیح فیوز مینیاتوری، به خصوص در جریان های پرکاربرد مانند ۱۶ آمپر، در تضمین پایداری و ایمنی کل سیستم برق رسانی نهفته است.

📘 بررسی عملکرد در برابر اتصال کوتاه و اضافه بار

عملکرد فیوز مینیاتوری در برابر اضافه بار و اتصال کوتاه، دو سازوکار متفاوت اما مکمل را شامل می شود. حفاظت در برابر اضافه بار توسط یک المان حرارتی به نام بی متال (Bimetal) انجام می گیرد. زمانی که جریان عبوری از فیوز برای مدت زمان طولانی تر از حد مجاز (جریان نامی) افزایش می یابد، بی متال گرم شده و خم می شود. این خمیدگی باعث فعال شدن مکانیزم قطع فیوز و باز شدن مدار می گردد. این فرآیند معمولاً کندتر است تا از قطع شدن ناگهانی مدار در اثر نوسانات لحظه ای جلوگیری شود. در مقابل، حفاظت در برابر اتصال کوتاه توسط یک المان مغناطیسی (سیم پیچ) صورت می گیرد. در شرایط اتصال کوتاه، جریان به صورت ناگهانی و شدیداً بالا می رود (معمولاً چندین برابر جریان نامی). این جریان زیاد، یک میدان مغناطیسی قوی در سیم پیچ ایجاد می کند که بلافاصله اهرم قطع فیوز را فعال کرده و مدار را در کسری از ثانیه قطع می کند. سرعت بالای این قطع کننده مغناطیسی، برای جلوگیری از آسیب های جدی به تجهیزات و خطرات ایمنی حیاتی است. این دو مکانیزم، تضمین کننده عملکرد دوگانه و جامع فیوز مینیاتوری در شرایط بحرانی هستند.

🏷️ چرا ۱۶ آمپر؟ (مناسب ترین جریان برای مصارف عمومی)

فیوز مینیاتوری ۱۶ آمپر به دلیل تطابق با نیازهای اکثر مدارات خانگی و تجاری کوچک، به یکی از رایج ترین انتخاب ها تبدیل شده است. در بسیاری از استانداردهای برق کشی ساختمان، مدارات پریزهای عمومی و روشنایی با سیم های با مقطع ۲.۵ میلی متر مربع طراحی می شوند که توانایی تحمل جریان تا ۱۶ آمپر را دارند. استفاده از فیوز ۱۶ آمپر در این مدارات، تعادل مناسبی بین حفاظت کافی و جلوگیری از قطع شدن بی مورد مدار در شرایط عادی ایجاد می کند. این فیوز برای تغذیه لوازم خانگی رایج مانند یخچال، تلویزیون، ماشین لباسشویی، و همچنین سیستم های روشنایی ایده آل است. انتخاب فیوز با جریان کمتر ممکن است منجر به قطع مکرر مدار شود، در حالی که انتخاب فیوز با جریان بیشتر، حفاظت لازم را فراهم نمی کند و می تواند خطرآفرین باشد. بنابراین، فیوز ۱۶ آمپر به عنوان یک استاندارد طلایی برای بسیاری از مدارهای عمومی شناخته می شود.

• تیپ B برای مقاومت های خالص   • تیپ C برای موتورهای کوچک   • تیپ D برای بارهای هجومی   • انتخاب تیپ اشتباه خطرناک است

💡 انواع فیوز مینیاتوری ۱۶ آمپر (تیپ شناسی)

فیوزهای مینیاتوری تنها بر اساس جریان نامی تقسیم بندی نمی شوند، بلکه منحنی قطع یا تیپ آن ها نیز فاکتوری حیاتی در انتخاب صحیح است. تیپ فیوز، نشان دهنده میزان جریان اضافه بار یا اتصال کوتاهی است که فیوز قبل از قطع شدن تحمل می کند. این ویژگی به ما کمک می کند تا فیوز را متناسب با نوع بار الکتریکی (مقاومتی، سلفی، خازنی) انتخاب کنیم و از قطع شدن های بی مورد یا عدم حفاظت کافی جلوگیری نماییم. برای فیوز مینیاتوری ۱۶ آمپر، سه تیپ اصلی B، C و D وجود دارد که هر یک برای کاربردهای خاصی طراحی شده اند.

📘 فیوز تیپ B (روشنایی و خانگی)

فیوزهای مینیاتوری تیپ B که به فیوزهای تندکار نیز معروف هستند، حساسیت بالایی نسبت به اضافه جریان دارند و در صورت افزایش جریان به میزان ۳ تا ۵ برابر جریان نامی (در اینجا ۱۶ آمپر)، سریعاً مدار را قطع می کنند. این ویژگی آن ها را برای حفاظت مدارات روشنایی، پریزهای عمومی و بارهای مقاومتی که جریان هجومی اولیه بالایی ندارند، ایده آل می سازد. در منازل و دفاتر کار، بیشتر فیوزهای مورد استفاده از نوع تیپ B هستند. استفاده از این تیپ فیوز برای محافظت از وسایلی مانند لامپ ها، کامپیوترها، و لوازم صوتی و تصویری که در لحظه روشن شدن جریان زیادی نمی کشند، توصیه می شود. اگر برای چنین کاربردهایی از فیوز تیپ C یا D استفاده شود، ممکن است در زمان بروز خطا، فیوز به موقع عمل نکرده و آسیب به تجهیزات یا سیم کشی وارد شود.

🏷️ فیوز تیپ C (موتوری و صنعتی سبک)

فیوزهای مینیاتوری تیپ C، که به فیوزهای کندکار نیز شناخته می شوند، برای تحمل جریان های هجومی اولیه (Inrush Current) طراحی شده اند. این فیوزها در صورتی که جریان به میزان ۵ تا ۱۰ برابر جریان نامی (۱۶ آمپر) برسد، مدار را قطع می کنند. این آستانه بالاتر، به آن ها اجازه می دهد تا جریان اولیه راه اندازی موتورها، ترانسفورماتورهای کوچک، و سایر بارهای سلفی را که در لحظه روشن شدن جریان بسیار بالایی می کشند، بدون قطع شدن بی مورد تحمل کنند. فیوز ۱۶ آمپر تیپ C معمولاً در مدارات مربوط به موتورهای کوچک، پمپ های آب خانگی، تهویه های مطبوع سبک، و برخی ابزارهای برقی صنعتی مورد استفاده قرار می گیرد. انتخاب تیپ C برای این نوع بارها از اهمیت ویژه ای برخوردار است، زیرا استفاده از تیپ B در این موارد می تواند منجر به قطع مکرر و آزاردهنده مدار شود، در حالی که تیپ C عملکرد پایدار و ایمنی را تضمین می کند.

📘 فیوز تیپ D (کاربردهای خاص)

فیوزهای مینیاتوری تیپ D، کندکارترین نوع فیوزها هستند و برای بارهایی با جریان هجومی بسیار بالا طراحی شده اند. این فیوزها تنها زمانی مدار را قطع می کنند که جریان به ۱۰ تا ۲۰ برابر جریان نامی (۱۶ آمپر) برسد. این ویژگی خاص، آن ها را برای کاربردهای صنعتی سنگین تر و تخصصی تر مناسب می سازد، جایی که جریان راه اندازی دستگاه ها بسیار زیاد است و تیپ های B و C نمی توانند بدون قطع شدن مکرر عمل کنند. مثال هایی از کاربرد فیوز ۱۶ آمپر تیپ D شامل حفاظت از ترانسفورماتورهای قدرت، موتورهای بزرگ با گشتاور راه اندازی بالا، دستگاه های جوشکاری، و سیستم های ایکس ری می شود. در محیط های خانگی یا تجاری معمولی، استفاده از تیپ D نادر است و تنها در شرایط بسیار خاص و با تشخیص متخصص برق توصیه می شود، زیرا حساسیت پایین تر آن می تواند در برابر خطاهای کوچک تر، حفاظت کمتری ارائه دهد.

• بی متال برای اضافه بار   • سیم پیچ برای اتصال کوتاه   • جرقه گیر برای ایمنی بیشتر   • کیفیت ساخت در اجزا مهم است

⚙️ ساختار داخلی و اجزای کلیدی MCB 16A

درک عملکرد یک فیوز مینیاتوری ۱۶ آمپر نیازمند شناخت اجزای داخلی آن است. هر MCB از چندین بخش کلیدی تشکیل شده که هر یک وظیفه خاصی در فرآیند حفاظت مدار بر عهده دارند. این اجزا در کنار هم، تضمین کننده عملکرد دقیق و ایمن فیوز هستند. طراحی و کیفیت ساخت این اجزا مستقیماً بر قابلیت اطمینان و طول عمر فیوز تأثیر می گذارد. آشنایی با این بخش ها نه تنها به درک بهتر چگونگی حفاظت مدار کمک می کند، بلکه در تشخیص فیوزهای با کیفیت از نمونه های تقلبی نیز مفید است.

📘 رله مغناطیسی و بی متال؛ قلب تپنده فیوز

همان طور که پیش تر اشاره شد، فیوز مینیاتوری دارای دو مکانیزم حفاظتی اصلی است: رله مغناطیسی و رله بی متال. رله بی متال شامل دو فلز با ضرایب انبساط حرارتی متفاوت است که به هم چسبیده اند. وقتی جریان بیش از حد نامی (۱۶ آمپر) از این فلز عبور می کند، گرم شده و به دلیل تفاوت در انبساط، خم می شود و اهرم قطع فیوز را فعال می کند. این فرآیند عمدتاً برای حفاظت در برابر اضافه بارهای طولانی مدت است. در مقابل، رله مغناطیسی از یک سیم پیچ و هسته آهنی تشکیل شده است. در شرایط اتصال کوتاه، جریان بسیار زیادی از این سیم پیچ عبور می کند که منجر به ایجاد یک میدان مغناطیسی قوی می شود. این میدان مغناطیسی، هسته آهنی را به سرعت جذب کرده و مستقیماً اهرم قطع را فعال می کند. این عمل بسیار سریع و آنی است و برای محافظت در برابر جریان های اتصال کوتاه که می توانند آسیب های جدی به مدار وارد کنند، ضروری است. همکاری این دو رله، حفاظت جامع و مطمئنی را برای مدار فراهم می کند.

🏷️ اهمیت جرقه گیر در کیفیت ساخت

هنگامی که فیوز مینیاتوری مدار را قطع می کند، به خصوص در شرایط اتصال کوتاه با جریان های بالا، یک قوس الکتریکی یا جرقه بین کنتاکت های باز شده ایجاد می شود. این جرقه می تواند بسیار داغ و مخرب باشد و به کنتاکت ها آسیب رسانده یا حتی باعث آتش سوزی شود. برای کنترل و خاموش کردن این جرقه، فیوزهای مینیاتوری به یک قطعه مهم به نام جرقه گیر مجهز هستند. جرقه گیر معمولاً از صفحات فلزی موازی تشکیل شده که در یک محفظه عایق قرار گرفته اند. این صفحات، جرقه بزرگ را به چندین جرقه کوچک تر تقسیم کرده و با طولانی کردن مسیر آن، انرژی جرقه را جذب و آن را خاموش می کنند. وجود یک جرقه گیر با کیفیت و طراحی مناسب، نشانه ای از استاندارد بودن و ایمنی بالای فیوز است. در فیوزهای ارزان قیمت و غیراستاندارد، این قطعه ممکن است حذف یا کیفیت پایینی داشته باشد که می تواند خطرات جدی را در پی داشته باشد. بنابراین، در هنگام خرید فیوز مینیاتوری ۱۶ آمپر، توجه به کیفیت جرقه گیر و اطمینان از وجود آن، از نکات مهم است.

• مشخصات فنی را چک کنید   • به دنبال گواهینامه های استاندارد باشید   • از فروشگاه های معتبر خرید کنید   • قدرت قطع مناسب را انتخاب کنید

🛒 راهنمای خرید فیوز مینیاتوری ۱۶ آمپر (نکات طلایی)

خرید فیوز مینیاتوری ۱۶ آمپر ممکن است در نگاه اول ساده به نظر برسد، اما با توجه به تنوع برندها، کیفیت ها و تیپ های مختلف، انتخاب محصول مناسب نیازمند دقت و آگاهی است. یک انتخاب نادرست می تواند منجر به عدم حفاظت کافی، قطع شدن های مکرر یا حتی خطرات جدی ایمنی شود. در این بخش، به نکات کلیدی و طلایی برای خرید فیوز مینیاتوری ۱۶ آمپر می پردازیم تا شما بتوانید با اطمینان خاطر، بهترین و ایمن ترین گزینه را برای نیازهای خود انتخاب کنید.

📘 تشخیص برندهای اصلی از تقلبی

متأسفانه بازار تجهیزات الکتریکی با نمونه های تقلبی از برندهای معتبر نیز اشباع شده است. تشخیص فیوز مینیاتوری ۱۶ آمپر اصلی از تقلبی برای مصرف کننده عادی دشوار است، اما با رعایت چند نکته می توان ریسک را به حداقل رساند. اولین و مهم ترین نکته، خرید از فروشگاه ها و نمایندگی های معتبر و شناخته شده است. این مراکز تضمین اصالت کالا را به شما می دهند. بسته بندی محصول را با دقت بررسی کنید؛ هرگونه نقص در چاپ، عدم وضوح لوگو یا اطلاعات ناقص، می تواند نشانه ای از تقلبی بودن کالا باشد. به وزن فیوز توجه کنید؛ فیوزهای اصلی معمولاً به دلیل استفاده از مواد با کیفیت و اجزای داخلی کامل تر، سنگین تر از نمونه های تقلبی هستند که اغلب از مواد پلاستیکی ارزان و بدون جرقه گیر ساخته می شوند. همچنین، به گواهینامه های استاندارد مانند IEC/EN 60898-1 یا IEC/EN 60947-2 که روی بدنه فیوز حک شده اند، دقت کنید. فیوزهای اصلی این گواهینامه ها را به وضوح و با کیفیت بالا نمایش می دهند. در نهایت، قیمت های بسیار پایین و وسوسه انگیز معمولاً نشانه ای از کیفیت پایین یا تقلبی بودن کالا هستند؛ هرگز ایمنی را فدای قیمت نکنید.

🏷️ اهمیت قدرت قطع (6kA در مقابل 10kA)

قدرت قطع (Breaking Capacity) یکی از مهم ترین مشخصات فنی فیوز مینیاتوری است که نشان دهنده حداکثر جریانی است که فیوز می تواند در شرایط اتصال کوتاه با موفقیت قطع کند بدون اینکه خود آسیب ببیند یا منفجر شود. این مقدار معمولاً بر حسب کیلوآمپر (kA) بیان می شود و برای فیوزهای ۱۶ آمپر، مقادیر رایج ۶kA و ۱۰kA هستند. در سیستم های برق کشی خانگی و تجاری کوچک، معمولاً فیوزهای با قدرت قطع ۶kA کافی هستند. اما در محیط های صنعتی یا ساختمان های بزرگ تر که جریان اتصال کوتاه بالقوه می تواند بسیار بالا باشد، استفاده از فیوزهای با قدرت قطع ۱۰kA یا بالاتر ضروری است. انتخاب قدرت قطع ناکافی می تواند در صورت بروز یک اتصال کوتاه شدید، منجر به از بین رفتن فیوز، آسیب به تابلو برق و حتی خطرات جانی شود. برای تعیین قدرت قطع مورد نیاز، باید محاسبات دقیق جریان اتصال کوتاه در نقطه نصب فیوز انجام شود که این کار معمولاً توسط یک مهندس برق متخصص صورت می گیرد. همواره مطمئن شوید که فیوز ۱۶ آمپری که خریداری می کنید، قدرت قطع مناسب با شرایط شبکه برق شما را دارد.

• برندهای معتبر، کیفیت تضمین شده   • اشنایدر پیشرو در کیفیت   • هیوندای و ال اس گزینه های اقتصادی تر   • قیمت را با ویژگی ها مقایسه کنید

⚖️ مقایسه قیمت و کیفیت برندهای معتبر

در بازار تجهیزات الکتریکی ایران، برندهای مختلفی فیوز مینیاتوری ۱۶ آمپر را عرضه می کنند که هر یک دارای کیفیت، ویژگی ها و البته قیمت های متفاوتی هستند. انتخاب بین این برندها می تواند چالش برانگیز باشد. در این بخش، به مقایسه ای اجمالی بین برخی از معتبرترین برندهای موجود در بازار می پردازیم تا شما بتوانید بر اساس بودجه و نیازهای فنی خود، بهترین تصمیم را بگیرید. این مقایسه بر اساس فاکتورهایی نظیر کیفیت ساخت، دوام، قابلیت اطمینان، و قیمت تقریبی انجام شده است.

📘 بررسی اشنایدر، هیوندای، ال اس و پارس فانال

اشنایدر (Schneider Electric):این برند فرانسوی، یکی از شناخته شده ترین و معتبرترین نام ها در صنعت برق جهان است. فیوزهای مینیاتوری ۱۶ آمپر اشنایدر به دلیل کیفیت ساخت بسیار بالا، دقت در عملکرد و طول عمر زیاد، شهرت دارند. این محصولات با استانداردهای بین المللی مطابقت کامل دارند و برای پروژه هایی که نیاز به بالاترین سطح اطمینان و ایمنی دارند، انتخاب اول محسوب می شوند. البته، قیمت فیوزهای اشنایدر معمولاً بالاتر از سایر رقبا است.

هیوندای (Hyundai Electric):برند کره ای هیوندای نیز در بازار ایران جایگاه خوبی دارد. فیوزهای مینیاتوری هیوندای تعادل خوبی بین کیفیت و قیمت ارائه می دهند. این محصولات از کیفیت ساخت قابل قبولی برخوردار بوده و برای اکثر کاربردهای خانگی و صنعتی سبک، گزینه مناسبی هستند. هیوندای به دلیل دسترسی خوب و تنوع محصولات، مورد توجه بسیاری از برق کاران و پیمانکاران قرار گرفته است.

ال اس (LS Electric):این برند کره ای دیگر، محصولاتی با کیفیت خوب و قیمتی رقابتی عرضه می کند. فیوزهای مینیاتوری ۱۶ آمپر ال اس، عملکرد مطمئنی در کاربردهای عمومی دارند و برای پروژه هایی با بودجه متوسط، گزینه اقتصادی و کارآمدی محسوب می شوند. محصولات ال اس نیز مانند هیوندای، دسترسی خوبی در بازار دارند و از پشتیبانی مناسبی برخوردارند.

پارس فانال:این برند ایرانی، فیوزهای مینیاتوری با کیفیت مناسب و قیمت بسیار رقابتی تولید می کند. محصولات پارس فانال در سال های اخیر پیشرفت خوبی در زمینه کیفیت داشته اند و برای پروژه هایی که ملاحظات بودجه ای اهمیت زیادی دارد، گزینه جذابی هستند. در زمان خرید کلید مینیاتوری پارس فانال نیز توجه به مشخصات فنی، کیفیت ساخت و اصالت محصول اهمیت دارد تا گزینه ای متناسب با نیاز مدار انتخاب شود. با این حال، برای کاربردهای حساس تر، می توان برندهای با سابقه بین المللی را نیز در نظر گرفت و در مورد محصولات پارس فانال، از اصالت و گارانتی آن ها مطمئن شد.

• تیپ فیوز را با بار تطبیق دهید   • قدرت قطع را دست کم نگیرید   • از فیوزهای تقلبی دوری کنید   • نصب توسط متخصص ضروری است

⚠️ اشتباهات رایج در انتخاب و نصب فیوز ۱۶ آمپر

با وجود اهمیت حیاتی فیوز مینیاتوری ۱۶ آمپر در سیستم های الکتریکی، اشتباهات رایجی در انتخاب و نصب آن مشاهده می شود که می تواند منجر به خطرات جدی یا عملکرد نامناسب سیستم شود. آگاهی از این اشتباهات و پرهیز از آن ها، گامی مهم در جهت تضمین ایمنی و کارایی سیستم برق است. از انتخاب تیپ نامناسب گرفته تا نادیده گرفتن قدرت قطع، هر یک از این خطاها می تواند عواقب جبران ناپذیری داشته باشد.

استفاده از فیوز با جریان نامی بالاتر از حد مجاز سیم کشی، می تواند منجر به داغ شدن بیش از حد سیم ها و خطر آتش سوزی شود، زیرا فیوز دیرتر عمل می کند و سیم ها قبل از قطع شدن فیوز آسیب می بینند.

«در حوزه تجهیزات حفاظتی، کوچک ترین اشتباه در انتخاب یا نصب می تواند بزرگ ترین خسارات را به بار آورد. دانش فنی و رعایت استانداردها، تنها راه تضمین ایمنی است.»

— مهندس محمدی، کارشناس ارشد برق صنعتی

📌 جمع بندی

فیوز مینیاتوری ۱۶ آمپر، به عنوان یک عنصر حیاتی در ایمنی سیستم های برق کشی، نقش بی بدیلی در حفاظت از جان و مال ایفا می کند. انتخاب صحیح این فیوز، با در نظر گرفتن تیپ مناسب (B، C، D)، قدرت قطع کافی و اطمینان از اصالت برند، از اهمیت بالایی برخوردار است. آگاهی از ساختار داخلی، اجزای کلیدی و همچنین پرهیز از اشتباهات رایج در انتخاب و نصب، به شما کمک می کند تا یک سیستم برق ایمن و کارآمد داشته باشید. همواره توصیه می شود برای مشاوره و خرید، به متخصصان و فروشگاه های معتبر مراجعه کرده و از خرید محصولات غیراستاندارد به شدت اجتناب کنید. ایمنی برق، سرمایه گذاری برای آینده ای بدون خطر است.
