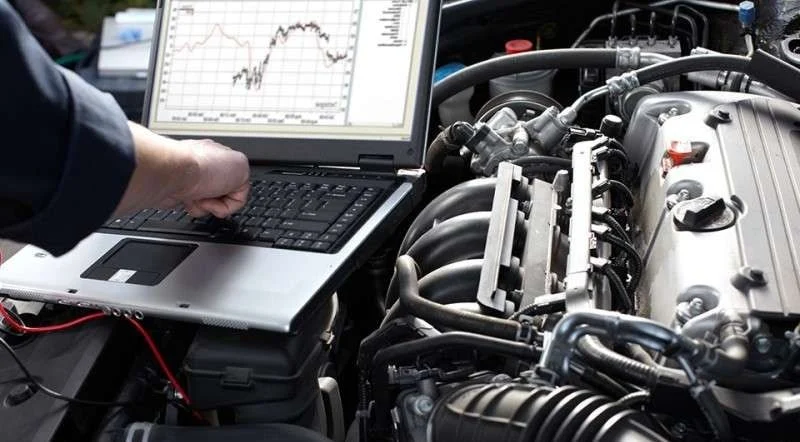

راهنمای جامع عیب یابی سنسورهای خودرو با دستگاه دیاگ

 خودروهای مدرن سنسورها به مثابه اعصاب حسی عمل می کنند. این قطعات کوچک اما حیاتی اطلاعات گوناگونی از وضعیت موتور گیربکس سیستم ترمز سیستم تعلیق و سایر بخش های خودرو را به واحد کنترل الکترونیکی (ECU) ارسال می کنند. ECU با پردازش این داده ها تصمیمات لحظه ای برای کنترل عملکرد بهینه خودرو اتخاذ می کند.

اختلال در عملکرد حتی یک سنسور می تواند منجر به بروز مشکلات متعددی از جمله کاهش راندمان موتور افزایش مصرف سوخت آلایندگی بیشتر و در موارد حاد از کار افتادن کامل خودرو شود. در این میان دستگاه دیاگ به عنوان ابزاری قدرتمند نقش کلیدی در شناسایی و رفع این اختلالات ایفا می کند. این مقاله به بررسی جامع عیب یابی سنسورهای خودرو با استفاده از دستگاه دیاگ می پردازد و راهنمای کاملی برای درک و استفاده از این فناوری ارائه می دهد.

سنسورهای خودرو : چشمان و گوش های ECU

سنسورها در خودروها تنوع بسیار زیادی دارند و هر کدام وظیفه سنجش پارامترهای خاصی را بر عهده دارند. به طور کلی می توان آن ها را بر اساس نوع پارامتر اندازه گیری شده دسته بندی کرد :

• سنسورهای دما : این سنسورها دمای اجزای مختلف موتور مانند سنسور دمای آب خنک کننده (CTS) سنسور دمای هوای ورودی (IAT) و سنسور دمای روغن را اندازه گیری می کنند. اطلاعات دمایی برای کنترل دقیق نسبت سوخت به هوا زمان بندی جرقه زنی و عملکرد سیستم خنک کاری ضروری است.
• سنسورهای فشار : سنسور فشار مانیفولد مطلق (MAP) فشار هوای ورودی به موتور را اندازه گیری می کند. سنسور فشار روغن و سنسور فشار سوخت نیز به ترتیب فشار روغن موتور و فشار سوخت را پایش می کنند. این اطلاعات برای تنظیم تزریق سوخت و اطمینان از عملکرد صحیح سیستم روغن کاری حیاتی هستند.
• سنسورهای موقعیت و سرعت : سنسور موقعیت میل لنگ (CKP) و سنسور موقعیت میل سوپاپ (CMP) موقعیت و سرعت چرخش این اجزا را به ECU گزارش می دهند. این اطلاعات برای زمان بندی دقیق جرقه زنی و تزریق سوخت و همچنین برای عملکرد سیستم های پایداری خودرو (ESP) و ترمز ضد قفل (ABS) ضروری هستند. سنسور سرعت خودرو (VSS) سرعت حرکت خودرو را اندازه گیری می کند که برای عملکرد کیلومترشمار کروز کنترل و سیستم های انتقال قدرت اتوماتیک کاربرد دارد.
• سنسورهای جریان هوا : سنسور جریان هوای جرم (MAF) میزان هوای ورودی به موتور را اندازه گیری می کند. این اطلاعات برای محاسبه دقیق میزان سوخت مورد نیاز و دستیابی به نسبت سوخت به هوای ایده آل (استوکیومتریک) ضروری است.
• سنسورهای اکسیژن (O۲ Sensors) : سنسورهای اکسیژن میزان اکسیژن موجود در گازهای خروجی اگزوز را اندازه گیری می کنند. ECU با استفاده از این اطلاعات نسبت سوخت به هوا را به صورت مداوم تنظیم می کند تا احتراق بهینه تر و آلایندگی کمتری حاصل شود. سنسورهای اکسیژن نقش کلیدی در عملکرد سیستم کنترل آلایندگی دارند.
• سنسورهای ضربه (Knock Sensors) : این سنسورها ارتعاشات غیرطبیعی ناشی از احتراق ناکارآمد (ناک زدن) را در موتور تشخیص می دهند. ECU با دریافت این اطلاعات زمان بندی جرقه زنی را تنظیم می کند تا از آسیب دیدن موتور جلوگیری شود.
• سنسورهای ABS و ESP : سنسورهای سرعت چرخ ها در سیستم ABS و ESP نقش حیاتی ایفا می کنند. این سنسورها با اندازه گیری سرعت چرخش هر چرخ اطلاعات لازم برای جلوگیری از قفل شدن چرخ ها در ترمزگیری شدید و حفظ پایداری خودرو در شرایط لغزنده را فراهم می کنند.

این ها تنها نمونه ای از سنسورهای موجود در خودروهای مدرن هستند. هر خودرو بسته به مدل و سطح تجهیزات ممکن است از ده ها سنسور مختلف بهره ببرد.

چرا عیب یابی سنسورها حیاتی است؟

عملکرد صحیح سنسورها برای کارکرد بی نقص خودرو بسیار مهم است. خرابی یا عملکرد نادرست یک سنسور می تواند منجر به مشکلات زیر شود :

• کاهش راندمان موتور و افزایش مصرف سوخت :

  سنسورهای حیاتی مانند MAF O۲ و MAP نقش کلیدی در تنظیم نسبت سوخت به هوا دارند. اختلال در عملکرد این سنسورها می تواند منجر به احتراق ناقص کاهش توان موتور و افزایش چشمگیر مصرف سوخت شود.

• افزایش آلایندگی :

  سنسورهای اکسیژن و سنسورهای مرتبط با سیستم کاتالیزور نقش مهمی در کاهش آلایندگی های خروجی از اگزوز دارند. خرابی این سنسورها می تواند باعث افزایش آلایندگی و عدم قبولی خودرو در تست های معاینه فنی شود.

• عملکرد نامناسب سیستم های ایمنی :

  سنسورهای ABS و ESP مستقیماً بر عملکرد سیستم های ترمز ضد قفل و کنترل پایداری تاثیر می گذارند. خرابی این سنسورها می تواند ایمنی خودرو را به خطر اندازد.

• روشن شدن چراغ چک موتور :

  بسیاری از خرابی های سنسورها با روشن شدن چراغ چک موتور (Check Engine Light) همراه هستند. این چراغ هشداری است که نشان می دهد مشکلی در سیستم های خودرو وجود دارد و نیاز به بررسی دارد.

• عملکرد نامنظم گیربکس اتوماتیک :

  سنسورهای سرعت و سنسورهای مربوط به فشار روغن در گیربکس اتوماتیک نقش مهمی در تعویض دنده ها و عملکرد صحیح گیربکس دارند. خرابی این سنسورها می تواند منجر به تعویض دنده های نامناسب تقه زدن گیربکس و یا حتی قفل شدن گیربکس شود.

بنابراین عیب یابی و رفع مشکلات سنسورها نه تنها برای حفظ عملکرد بهینه خودرو بلکه برای ایمنی و جلوگیری از آسیب های جدی تر به سایر اجزا ضروری است.

دستگاه دیاگ : ابزار کلیدی عیب یابی سنسورها

دستگاه دیاگ (Diagnostic Tool) یا اسکنر OBD-II ابزاری الکترونیکی است که به پورت استاندارد OBD-II (On-Board Diagnostics II) خودرو متصل می شود و امکان ارتباط با ECU و سایر سیستم های الکترونیکی خودرو را فراهم می کند. دستگاه دیاگ قادر است اطلاعات زیر را از ECU دریافت کند :

• کدهای خطا (Diagnostic Trouble Codes – DTCs) :

  هنگامی که ECU مشکلی را در سیستم های خودرو تشخیص می دهد یک کد خطا ثبت می کند. دستگاه دیاگ می تواند این کدها را خوانده و نمایش دهد. هر کد خطا به یک مشکل خاص اشاره دارد و راهنمایی برای عیب یابی ارائه می دهد.

• پارامترهای زنده (Live Data) :

  دستگاه دیاگ می تواند پارامترهای مختلفی را که سنسورها اندازه گیری می کنند به صورت زنده نمایش دهد. این اطلاعات شامل دما فشار ولتاژ سرعت و سایر مقادیر مرتبط با عملکرد سنسورها و سیستم های خودرو است.

• آزمایش عملگرها (Actuator Tests) :

  برخی از دستگاه های دیاگ امکان انجام آزمایش عملگرها را فراهم می کنند. این قابلیت به تکنسین اجازه می دهد تا عملکرد اجزای مختلف مانند سوپاپ ها رله ها و موتورها را به صورت جداگانه تست کند.

• پاک کردن کدهای خطا :

  پس از رفع مشکل و اطمینان از عملکرد صحیح سیستم می توان با استفاده از دستگاه دیاگ کدهای خطا را از حافظه ECU پاک کرد.

دستگاه های دیاگ در انواع مختلفی از ساده ترین اسکنرهای دستی تا دستگاه های پیشرفته با قابلیت های گسترده تر موجود هستند. انتخاب دستگاه مناسب به نیاز و سطح تخصص کاربر بستگی دارد.

دستگاه دیاگ هم برای خودرو و هم برای موتور سیکلت همانند مدل زیر در بازار وجوددارد.

carmachine.ir/product/motorcycle-diag-samin-motor-azma

فرآیند عیب یابی سنسورها با دستگاه دیاگ : گام به گام

عیب یابی سنسورها با دستگاه دیاگ یک فرآیند سیستماتیک است که مراحل زیر را شامل می شود :

1. اتصال دستگاه دیاگ : ابتدا دستگاه دیاگ را به پورت OBD-II خودرو که معمولاً در زیر داشبورد و در نزدیکی فرمان قرار دارد متصل کنید.
2. روشن کردن سوییچ خودرو : سوییچ خودرو را در حالت روشن (ON) قرار دهید اما موتور را روشن نکنید.
3. انتخاب خودرو و سیستم : در منوی دستگاه دیاگ مدل سال ساخت و نوع موتور خودرو را انتخاب کنید. سپس سیستم مورد نظر برای عیب یابی (مثلاً سیستم موتور گیربکس ABS) را انتخاب کنید.
4. خواندن کدهای خطا : گزینه “Read Fault Codes” یا مشابه آن را در دستگاه دیاگ انتخاب کنید. دستگاه دیاگ کدهای خطای ثبت شده در ECU را خوانده و نمایش می دهد.
5. تفسیر کدهای خطا : کدهای خطا را به دقت بررسی کنید. هر کد خطا معمولاً یک توضیح مختصر و یک کد استاندارد (مانند P۰۱۰۱ برای سنسور جریان هوای جرم) دارد. از دفترچه راهنمای دستگاه دیاگ یا منابع آنلاین برای تفسیر دقیق تر کدها استفاده کنید.
6. بررسی پارامترهای زنده (Live Data) : پس از خواندن کدهای خطا گزینه “Live Data” یا “Data Stream” را انتخاب کنید. پارامترهای زنده مرتبط با سنسور مشکوک را انتخاب و مقادیر آن ها را بررسی کنید. مقایسه مقادیر اندازه گیری شده با مقادیر استاندارد یا مقادیر سنسورهای مشابه (در صورت وجود) می تواند به تشخیص مشکل کمک کند. به عنوان مثال اگر کد خطای سنسور دمای آب خنک کننده ثبت شده باشد مقدار دمای گزارش شده توسط سنسور را در حالت سرد و گرم موتور بررسی کنید.
7. انجام تست های عملگر (در صورت امکان) : اگر دستگاه دیاگ شما از قابلیت تست عملگرها پشتیبانی می کند از این قابلیت برای تست عملکرد سنسور و مدارات مرتبط استفاده کنید. به عنوان مثال در مورد سنسور اکسیژن می توان با استفاده از تست عملگر ولتاژ سنسور را به صورت دستی تغییر داد و واکنش ECU را مشاهده کرد.
8. بررسی مدارات و اتصالات : پس از تشخیص سنسور مشکوک مدارات الکتریکی و اتصالات سنسور را به دقت بررسی کنید. قطعی اتصالی یا خوردگی در سیم کشی و کانکتورها می تواند باعث عملکرد نادرست سنسور شود.
9. تعویض سنسور (در صورت نیاز) : اگر پس از بررسی های انجام شده سنسور به عنوان عامل اصلی مشکل تشخیص داده شد سنسور را با یک سنسور جدید و مطابق با مشخصات خودرو تعویض کنید.
10. پاک کردن کدهای خطا و تست مجدد : پس از تعویض سنسور کدهای خطا را با استفاده از دستگاه دیاگ پاک کنید. سپس خودرو را روشن کرده و مجدداً با دستگاه دیاگ بررسی کنید تا مطمئن شوید که مشکل رفع شده و کد خطای جدیدی ثبت نشده است. رانندگی آزمایشی نیز می تواند به اطمینان از عملکرد صحیح سیستم کمک کند.

نکات مهم در عیب یابی سنسورها با دیاگ

• دقت در تفسیر کدهای خطا : کدهای خطا تنها یک راهنما هستند و لزوماً به معنای خرابی قطعی سنسور نیستند. گاهی اوقات مشکل اصلی می تواند در مدارات الکتریکی اتصالات یا حتی مشکلات مکانیکی مرتبط با سنسور باشد. تفسیر دقیق کدهای خطا و بررسی پارامترهای زنده بسیار مهم است.
• استفاده از اطلاعات فنی : برای عیب یابی دقیق تر به اطلاعات فنی خودرو نقشه های سیم کشی و مقادیر استاندارد سنسورها مراجعه کنید. این اطلاعات معمولاً در دفترچه راهنمای تعمیرات خودرو یا منابع آنلاین تخصصی قابل دسترسی هستند.
• بررسی اتصالات و سیم کشی : قبل از تعویض سنسور همیشه اتصالات و سیم کشی مرتبط با سنسور را به دقت بررسی کنید. مشکلات مربوط به اتصالات شل یا سیم کشی آسیب دیده بسیار رایج هستند و می توانند علائمی مشابه خرابی سنسور ایجاد کنند.
• استفاده از دستگاه دیاگ مناسب : انتخاب دستگاه دیاگ مناسب با قابلیت های مورد نیاز برای خودروی شما اهمیت دارد. دستگاه های دیاگ ارزان قیمت و ساده ممکن است قابلیت های محدودی داشته باشند و برای عیب یابی پیچیده تر کافی نباشند.
• تجربه و تخصص : عیب یابی سنسورها به تجربه و تخصص نیاز دارد. در موارد پیچیده و مبهم مراجعه به تکنسین های متخصص و کارگاه های مجهز توصیه می شود.

مزایا و محدودیت های عیب یابی سنسورها با دیاگ

مزایا :

• سرعت و دقت : دستگاه دیاگ عیب یابی سنسورها را بسیار سریع تر و دقیق تر از روش های سنتی و دستی انجام می دهد.
• جامعیت : دستگاه دیاگ قادر است اطلاعات جامعی از عملکرد سنسورها و سیستم های خودرو ارائه دهد از جمله کدهای خطا پارامترهای زنده و تست های عملگر.
• کاهش هزینه ها : عیب یابی دقیق با دستگاه دیاگ می تواند از تعویض بی مورد قطعات و هزینه های اضافی جلوگیری کند.
• دسترسی به اطلاعات : دستگاه دیاگ اطلاعات ارزشمندی را در اختیار تکنسین قرار می دهد که به درک بهتر مشکل و یافتن راه حل مناسب کمک می کند.

محدودیت ها :

• عدم تشخیص مشکلات مکانیکی : دستگاه دیاگ عمدتاً برای تشخیص مشکلات الکترونیکی و مربوط به سنسورها طراحی شده است. مشکلات مکانیکی که مستقیماً به سنسورها مربوط نباشند ممکن است با دستگاه دیاگ قابل تشخیص نباشند.
• پیچیدگی برخی مشکلات : برخی از مشکلات سنسورها می توانند پیچیده و مبهم باشند و نیاز به دانش و تجربه تخصصی برای عیب یابی دقیق داشته باشند.
• نیاز به دستگاه دیاگ مناسب و دانش کاربری : برای استفاده موثر از دستگاه دیاگ نیاز به دستگاه مناسب و دانش کافی برای کار با آن و تفسیر اطلاعات وجود دارد.
• وابستگی به اطلاعات سنسورها : دستگاه دیاگ به اطلاعاتی که سنسورها ارائه می دهند وابسته است. اگر سنسور به طور کامل از کار افتاده باشد یا اطلاعات نادرستی ارائه دهد ممکن است عیب یابی با دستگاه دیاگ دشوار شود.

تجربه کاربری و راهکارهای عملیاتی

تجربه کاربری نشان می دهد که دستگاه دیاگ ابزاری بسیار کارآمد و ضروری برای عیب یابی خودروهای مدرن است. بسیاری از مکانیک ها و تکنسین های خودرو به طور روزمره از دستگاه دیاگ برای تشخیص و رفع مشکلات مربوط به سنسورها و سایر سیستم های الکترونیکی استفاده می کنند.

راهکارهای عملیاتی برای استفاده موثر از دستگاه دیاگ در عیب یابی سنسورها :

• آموزش و کسب مهارت : برای استفاده بهینه از دستگاه دیاگ آموزش های لازم را دریافت کنید و مهارت های خود را در زمینه عیب یابی خودروهای مدرن ارتقا دهید.
• به روزرسانی دستگاه دیاگ : دستگاه دیاگ خود را به طور مرتب با آخرین به روزرسانی های نرم افزاری و اطلاعات خودروها به روز نگه دارید تا از سازگاری و کارایی آن اطمینان حاصل کنید.
• استفاده از منابع اطلاعاتی : در کنار دستگاه دیاگ از منابع اطلاعاتی فنی معتبر مانند دفترچه راهنمای تعمیرات خودرو نقشه های سیم کشی و منابع آنلاین تخصصی استفاده کنید.
• همکاری با متخصصان : در موارد پیچیده و مبهم از کمک و مشاوره متخصصان و تکنسین های مجرب استفاده کنید.
• نگهداری از دستگاه دیاگ : دستگاه دیاگ را به درستی نگهداری کنید و از آسیب دیدن آن جلوگیری کنید.

نتیجه گیری

عیب یابی سنسورهای خودرو با دستگاه دیاگ یک فرآیند حیاتی برای حفظ عملکرد بهینه ایمنی و کاهش آلایندگی خودروهای مدرن است. دستگاه دیاگ ابزاری قدرتمند و کارآمد است که به تکنسین ها و مالکان خودروها امکان می دهد به سرعت و دقت مشکلات مربوط به سنسورها را تشخیص داده و رفع کنند. با درک صحیح عملکرد سنسورها آشنایی با نحوه کار با دستگاه دیاگ و استفاده از روش های عیب یابی سیستماتیک می توان به طور موثر از این فناوری برای نگهداری و تعمیر خودروها بهره برد.

پرسش و پاسخ

پرسش ۱ : آیا دستگاه دیاگ می تواند تمام مشکلات مربوط به سنسورهای خودرو را تشخیص دهد؟

پاسخ : دستگاه دیاگ ابزار بسیار قدرتمندی است و بسیاری از مشکلات مربوط به سنسورها را تشخیص می دهد. با این حال برخی مشکلات پیچیده یا مشکلات مکانیکی مرتبط با سنسورها ممکن است به طور مستقیم توسط دستگاه دیاگ قابل تشخیص نباشند و نیاز به بررسی های تخصصی تر داشته باشند.

پرسش ۲ : آیا برای استفاده از دستگاه دیاگ نیاز به تخصص خاصی دارم؟

پاسخ : استفاده از دستگاه دیاگ برای خواندن کدهای خطا و پارامترهای زنده نسبتاً ساده است و بسیاری از مالکان خودروها می توانند از آن برای عیب یابی اولیه استفاده کنند. اما برای تفسیر دقیق تر اطلاعات انجام تست های عملگر و عیب یابی مشکلات پیچیده تر دانش فنی و تجربه در زمینه خودرو ضروری است.

پرسش ۳ : آیا دستگاه های دیاگ ارزان قیمت برای عیب یابی سنسورها کافی هستند؟

پاسخ : دستگاه های دیاگ ارزان قیمت ممکن است برای خواندن کدهای خطا و پارامترهای زنده اولیه مناسب باشند اما معمولاً قابلیت های محدودی دارند و برای عیب یابی های تخصصی و پیچیده کافی نیستند. دستگاه های دیاگ حرفه ای تر با قابلیت های بیشتر دقت و کارایی بالاتری را ارائه می دهند.
