لوله کشی فاضلاب توالت ایرانی و فرنگی : اصول اجزا و کاربردها
لوله کشی فاضلاب برای توالت های ایرانی و فرنگی یکی از بخش های اصلی زیرساخت ساختمان هاست که نه تنها بر اساس اصول مهندسی طراحی و نصب می شود بلکه باید مطابق با استانداردهای بهداشتی و زیست محیطی نیز باشد. از آنجا که هدف اصلی در سیستم های فاضلاب تخلیه ی بهداشتی و بی خطر پساب ها و فاضلاب هاست درک اصول عملکرد اجزای اصلی و تکنولوژی های پیشرفته مورد استفاده به مدیریت و بهبود این سیستم ها کمک بسیاری می کند.
تفاوت لوله کشی توالت ایرانی و فرنگی
لوله کشی آب در توالت ایرانی و فرنگی تفاوتی زیادی نداشته, اما در بخش فاضلاب کشی بسیار متفاوت هستند. لوله کشی فاضلاب توالت فرنگی و ایرانی در ساختمان های مسکونی هر دو با سایز لوله 100 انجام میشوند, تفاوت اصلی لوله کشی فاضلاب دستشویی ایرانی و فرنگی این است که در لوله فاضلاب ایرانی نصب شترگلویی یا سیفون اجباری بوده و در توالت فرنگی به هیچ وجه نباید شترگلو وجود داشته باشد. شترگلویی اتصالی است که از ورود گاز و بوهای نامطبوع به محیط جلوگیری میکند,
از آنجا که ساختار کاسه توالت فرنگی به گونه ای طراحی شده که در خود یک سیفون تعبیه شده و به همین دلیل نصب شترگلویی فاضلاب احتمالا گرفتگی را افزایش میدهد. از طرفی در لوله کشی فاضلاب بهتر است که از کمترین تعداد اتصالات و کمترین متراژ لوله کشی تا حد امکان استفاده شود.
تفاوت دیگر فاضلاب ایرانی و فرنگی این است که در دستشویی ایرانی نیازی به نصب کفشور در کف آن وجود نداشته اما در توالت فرنگی بایستی حتما یک کفشور نصب شده و به همین دلیل در هنگام لوله کشی بایستی یک انشعاب نمره 50 یا 63 همراه با نصب سیفون در وسط یا گوشه ای از سرویس بهداشتی تعبیه شود.

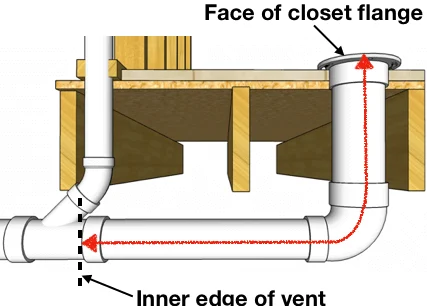

در هر دو مدل لوله کشی ایرانی و فرنگی بهتر است که فاصله لوله افقی نمره 10 تا دیوار به حداقل ممکن برسد و حداکثر 2 متر باشد. رعایت این مساله موجب کاهش احتمال گرفتگی در لوله های توالت میشود, چرا که معمولا گرفتگی ها بر اثر رسوب در سطح مقطع داخلی لوله های افقی ایجاد میشود.

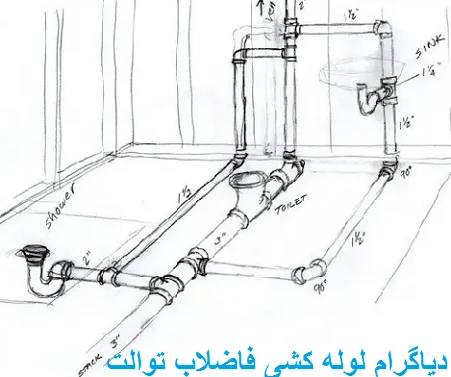

طراحی و وجود یک نقشه لوله کشی فاضلاب توالت فرنگی و ایرانی بسیار مهم تلقی میشود.
شیب بندی یکی دیگر از پارامتر های مهم در لوله کشی فاضلاب محسوب شده که به شکل استاندارد برای فاضلاب بایستی بین 2 تا 3 درصد باشد. تراز بودن اتصالاتی نظیر سیفون و زانو هم موضوعی است که بسیار مهم تلقی میشود.
انتخاب متریال برای لوله کشی فاضلاب توالت
جنس لوله های فاضلاب بهتر است, با متریال استفاده شده از دیگر بخش های ساختمان یکسان باشد. اما در برخی مواقع که لوله کشی ساختمان چدنی بوده و نیاز به بازسازی سرویس بهداشتی وجود دارد, معمولا لوله های چدنی را به لوله های پلیکا یا پوش فیت تبدیل میکنند. برای متراژ کوچک فرق چندانی بین خرید لوله های پلیکا و پوش فیت وجود نداشته و برای استعلام قیمت در هر دو مدل میتوانید با فروشگاه لوله و اتصالات پایپ بازار نمایندگی پارس پلاست در تهران تماس بگیرید.
اصول عملکرد لوله کشی فاضلاب توالت
اصول طراحی لوله کشی فاضلاب برای توالت های ایرانی و فرنگی بر اساس حرکت گرانشی آب و فاضلاب تنظیم می شود. این سیستم ها به گونه ای طراحی می شوند که آب و فضولات به طور خودکار با شیب مناسب و بدون نیاز به پمپاژ اضافی به سمت سیستم فاضلاب شهری یا چاه حرکت کنند. از اصول فیزیکی همچون اصل فشار هیدرواستاتیکی در طراحی لوله های فاضلاب استفاده می شود تا جریان آب به طور یکنواخت و بدون انسداد انجام شود.
اجزای اصلی سیستم لوله کشی فاضلاب
- لوله های اصلی و فرعی : لوله های اصلی فاضلاب به عنوان مسیرهای اولیه برای حمل فاضلاب از ساختمان به شبکه شهری عمل می کنند. لوله های فرعی نیز معمولاً به بخش های مختلف ساختمان متصل هستند و به کمک زانویی ها و اتصالات به لوله اصلی متصل می شوند. در استفاده از لوله های فاضلاب بهتر است که از لوله اتصالات همگن استفاده کرد. با توجه به اینکه قیمت لوله پلیکا فاضلابی با لوله پوش فیت تفاوت عمده ای دارد, بهتر است که کیفیت لوله اتصالات مدنظر قرار بگیرد.
- سیفون : سیفون ها وظیفه ی حفظ بو و جلوگیری از بازگشت گازهای فاضلابی به محیط داخل ساختمان را دارند. در توالت های ایرانی و فرنگی نوع سیفون متفاوت است اما عملکرد اصلی آن ها مشابه بوده و باعث جلوگیری از بوی نامطبوع می شود.
- هواکش فاضلاب : سیستم های هواکش به منظور جلوگیری از افت فشار و تخلیه مناسب فاضلاب به کار می روند. هواکش ها معمولاً در نزدیکی لوله های اصلی قرار دارند و نقش مهمی در تخلیه صحیح فاضلاب دارند.
- اتصالات : از اتصالاتی چون زانویی بوشن رابط ها و سه راهی ها در سیستم لوله کشی برای تغییر جهت و اتصال قسمت های مختلف استفاده می شود.
کاربردهای صنعتی لوله کشی فاضلاب
سیستم های لوله کشی فاضلاب در صنایع مختلف از جمله کارخانجات هتل ها و ساختمان های چند طبقه به دلیل حجم بالای فاضلاب و مواد شیمیایی خاص دارای کاربردهای گسترده ای هستند. برای مثال در صنایع غذایی فاضلاب به طور مستقیم به سیستم های تصفیه صنعتی هدایت می شود تا از آلودگی محیط زیست جلوگیری شود. همچنین در بیمارستان ها لوله کشی فاضلاب باید به گونه ای باشد که در برابر باکتری ها و مواد شیمیایی مقاوم باشد.
استانداردهای بین المللی در طراحی لوله کشی فاضلاب
رعایت استانداردهای بین المللی همچون استانداردهای ASME و DIN در طراحی لوله کشی فاضلاب به بهبود عملکرد و افزایش عمر مفید این سیستم ها کمک می کند. برای مثال استاندارد DIN EN ۱۲۰۵۶ برای طراحی شیب لوله های فاضلاب و استاندارد ASME A۱۱۲.۱۹ برای تعیین کیفیت و مقاومت لوله ها مورد استفاده قرار می گیرند.
انواع لوله ها در سیستم فاضلاب توالت
در سیستم های فاضلاب انواع مختلفی از لوله ها به کار می روند که هرکدام خصوصیات و کاربردهای ویژه ای دارند :
| نوع لوله | ویژگی ها و کاربردها |
| PVC | مقاومت بالا در برابر خوردگی مناسب برای فاضلاب های خانگی |
| پلی اتیلن | سبک و مقاوم مناسب برای مکان های صنعتی |
| چدنی | مقاومت بالا در برابر حرارت و فشار مناسب برای ساختمان های بلند |
| پلی پروپیلن (PP) | انعطاف پذیر و سبک مناسب برای فاضلاب های شیمیایی |
تکنولوژی های پیشرفته در لوله کشی فاضلاب
تکنولوژی های هوشمند امروزه در سیستم های لوله کشی فاضلاب به کار می روند. برای مثال استفاده از حسگرهای نشت یاب در ساختمان های هوشمند می تواند از نشت و آلودگی جلوگیری کند. همچنین فناوری های جدیدی مانند سیستم های وکیوم در تخلیه فاضلاب از مکان های خاص (مانند هتل ها و بیمارستان ها) کاربرد دارند.
نکات فنی مهم در لوله کشی فاضلاب توالت
- شیب مناسب : تنظیم شیب لوله ها به گونه ای که آب و فضولات به خوبی به سمت خروجی حرکت کنند.
- مواد مقاوم : استفاده از لوله ها و اتصالاتی با مقاومت بالا در برابر خوردگی و دماهای مختلف.
- سیستم های تهویه : اهمیت استفاده از هواکش ها و ونت های مناسب برای جلوگیری از تشکیل گازهای مضر.
- نکات نصب : رعایت فاصله مناسب بین اتصالات و نصب صحیح سیفون ها برای جلوگیری از انسداد.
تجربه شخصی : انتخاب لوله های فاضلاب
در تجربه شخصی ام زمانی که به انتخاب لوله برای یک پروژه ساختمانی بزرگ پرداختم مهم ترین نکته انتخاب لوله های پلی اتیلن بود که نسبت به لوله های قدیمی سبک تر و مقاوم تر هستند. علاوه بر این استفاده از سیفون های با کیفیت بالا و نصب درست آن ها به جلوگیری از مشکلات بو و نشتی کمک کرد.
مزایا و معایب توالت های ایرانی و فرنگی در سیستم لوله کشی فاضلاب
| نوع توالت | مزایا | معایب |
| ایرانی | نصب ساده تر تخلیه سریع تر | نیاز به فضای بیشتر برای شیب مناسب |
| فرنگی | طراحی مدرن مناسب برای فضاهای کوچک | امکان انسداد بیشتر در لوله ها |
مثال هایی از لوله کشی فاضلاب در صنایع مختلف
- صنایع غذایی : نیازمند استفاده از لوله های مقاوم در برابر شیمیایی برای فاضلاب هایی که حاوی مواد اسیدی هستند.
- بیمارستان ها : سیستم های فاضلاب خاص برای جلوگیری از نشت و پخش عوامل بیماری زا.
- ساختمان های بلندمرتبه : استفاده از لوله های چدنی با مقاومت بالا در برابر فشار.
نتیجه گیری
لوله کشی فاضلاب توالت های ایرانی و فرنگی از جمله بخش های اساسی زیرساخت های بهداشتی ساختمان هاست که نه تنها بر اساس استانداردهای مهندسی و بهداشتی طراحی و نصب می شود بلکه باید به شکل بهینه و هوشمند عمل کند. انتخاب مواد مناسب رعایت شیب استاندارد و استفاده از تکنولوژی های پیشرفته می تواند در بهبود کارایی و کاهش مشکلات سیستم های فاضلاب نقش مهمی داشته باشد.
پرسش و پاسخ
سوالات متداول
۱. بهترین نوع لوله برای لوله کشی فاضلاب چیست؟
لوله های PVC و پلی اتیلن از جمله بهترین گزینه ها هستند زیرا سبک مقاوم در برابر خوردگی و مناسب برای فاضلاب های خانگی و صنعتی هستند.
۲. چگونه از بوی نامطبوع فاضلاب در ساختمان جلوگیری کنیم؟
نصب سیفون های باکیفیت و سیستم های تهویه می تواند از بوی نامطبوع جلوگیری کند. تهویه مناسب و سیفون های استاندارد نیز کمک بزرگی به رفع این مشکل خواهند کرد.
۳. استانداردهای مهم در طراحی لوله کشی فاضلاب کدامند؟
استانداردهایی مانند DIN EN ۱۲۰۵۶ برای طراحی شیب و ASME A۱۱۲.۱۹ برای کیفیت لوله ها از جمله استانداردهای بین المللی مهم هستند که باید رعایت شوند.
